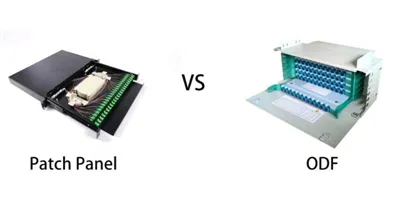

เหนือกว่าพื้นผิว: เหตุใด ODF จึงเป็นมากกว่าแผงแพทช์ขนาดใหญ่

แผงแพทช์ทำอะไร: อินเทอร์เฟซที่มองเห็นได้

โดยทั่วไปแผงแพทช์จะรวมอะไรบ้าง:

• พอร์ตอะแดปเตอร์สำหรับการเชื่อมต่อข้าม-

• การยึดสายเคเบิลขั้นพื้นฐาน

• ฟอร์มแฟคเตอร์ที่มีประสิทธิภาพขนาดกะทัดรัด{0}}



สิ่งที่แผงแพทช์โดยทั่วไปไม่รวมถึง:

• การป้องกันการประกบแบบถาวรสำหรับสายป้อน

• จัดระเบียบพื้นที่หย่อนสำหรับเส้นใยส่วนเกิน

• การติดตั้งในตัวสำหรับตัวแยก PLC

• การปิดผนึกทางเข้าสายเคเบิลหลาย-สำหรับสายเคเบิลเส้นผ่านศูนย์กลางขนาดใหญ่-

• ความจุที่ปรับขนาดได้เกินกว่าจำนวนพอร์ตคงที่

สำหรับสภาพแวดล้อมที่เรียบง่าย-เช่นชั้นวางอุปกรณ์เดี่ยวในศูนย์ข้อมูล หรือตู้โทรคมนาคมขนาดเล็ก-แผงแพทช์มักเป็นเครื่องมือที่เหมาะสม มันมีอินเทอร์เฟซที่สะอาดตาโดยไม่มีความซับซ้อนที่ไม่จำเป็น

แต่เมื่อใช้แผงแพทช์ในบทบาทที่ต้องการมากขึ้น ข้อจำกัดก็จะปรากฏให้เห็นอย่างรวดเร็ว



ODF ทำอะไร: ระบบที่สมบูรณ์

ODF ไม่ใช่ส่วนประกอบเดียว เป็นเฟรมเวิร์ก-ระบบที่สมบูรณ์ซึ่งออกแบบมาเพื่อจัดการวงจรชีวิตทั้งหมดของไฟเบอร์ที่โหนดเครือข่ายส่วนกลาง ในกรณีที่แผงแพทช์จัดให้มีจุดเชื่อมต่อ ODF จะจัดเตรียมบ้าน

ต่อไปนี้เป็นความสามารถห้าประการที่ทำให้ ODF แตกต่างจากแผงแพทช์โดยพื้นฐาน:

1. การป้องกันรอยต่อแบบรวม

ในเครือข่ายภายนอกโรงงานใดๆ สายป้อนที่เข้าสู่สำนักงานกลางหรือจุดกระจายสินค้าจะต้องต่อเข้ากับผมเปียที่เชื่อมต่อกับพอร์ตอะแดปเตอร์อย่างถาวร จุดต่อเหล่านี้เป็นจุดที่สำคัญที่สุด-และมีความเสี่ยงมากที่สุด-ในเครือข่าย

แผงแพทช์ไม่มีข้อกำหนดสำหรับการประกบ การต่อจะต้องทำที่อื่น โดยมักจะอยู่ในกล่องหุ้มตัวประกบที่แยกจากกันซึ่งติดตั้งไว้ที่ไหนสักแห่งในชั้นวาง ทำให้เกิดการติดตั้งที่ขาดการเชื่อมต่อและไม่เป็นระเบียบ

อย่างไรก็ตาม ODF จะมีถาดประกบเฉพาะที่สร้างไว้ในเฟรมโดยตรง ถาดเหล่านี้ปกป้องรอยต่อฟิวชันแต่ละอันด้วยปลอกหด-ความร้อน จัดระเบียบเพื่อให้ระบุได้ง่าย และยึดให้แน่นจากการสั่นสะเทือนและการเคลื่อนไหว ผลลัพธ์ที่ได้คือโซลูชันที่สะอาดและครบวงจร โดยที่การประกบและการยุติอยู่รวมกันในระบบเดียว

2. การจัดเก็บไฟเบอร์แบบหย่อน

สายเคเบิลไฟเบอร์ออปติกไม่เคยมีความยาวที่เหมาะสมอย่างแน่นอน มีการหย่อนเพิ่มเติมอยู่เสมอซึ่งต้องจัดเก็บ-ขดอย่างระมัดระวัง ป้องกันการหักงอ และรักษาไว้ที่รัศมีการโค้งงอที่เหมาะสม เพื่อป้องกันการโค้งงอขนาดเล็ก-ที่ทำให้สัญญาณขาดหาย

แผงแพทช์ไม่มีพื้นที่สำหรับการจัดเก็บหย่อน เส้นใยส่วนเกินจะขดอย่างหลวมๆ ด้านหลังชั้นวาง ซึ่งมักถูกมัดด้วยเทปหรือซิป-ในลักษณะที่ฝ่าฝืนข้อกำหนดรัศมีการโค้งงอ

ODF ได้รับการออกแบบให้มีการจัดเก็บหย่อนในตัว แกนม้วนสาย รางนำ และถาดจัดเก็บเฉพาะช่วยให้ช่างเทคนิคสามารถม้วนและยึดเส้นใยส่วนเกินได้อย่างเรียบร้อย รักษารัศมีการโค้งงอที่เหมาะสม และปกป้องเส้นใยจากความเสียหายในการจัดการในอนาคต

3. การติดตั้งตัวแยกสัญญาณแบบรวม

เครือข่าย FTTH และ FTTx อาศัยตัวแยก PLC เพื่อกระจายสัญญาณแสงเดียวไปยังผู้ใช้หลายคน ตัวแยกเหล่านี้-ไม่ว่า 1x2, 1x4, 1x8, 1x16 หรือ 1x32 จะต้องได้รับการจัดเก็บ ป้องกัน และจัดระเบียบภายในจุดแจกจ่าย

แผงแพทช์ไม่มีข้อกำหนดสำหรับตัวแยก มักติดตั้งไว้ภายนอกด้วยขายึดหรือปล่อยทิ้งไว้ภายในตู้ ทำให้เกิดความยุ่งเหยิงและเพิ่มความเสี่ยงต่อความเสียหายระหว่างการบำรุงรักษา

ODF มีช่องสำหรับติดตั้งตัวแยกสัญญาณโดยเฉพาะ ซึ่งออกแบบมาเพื่อยึดโมดูลตัวแยกสัญญาณ PLC มาตรฐานไว้อย่างแน่นหนา ตัวแยกสัญญาณเลื่อนเข้าที่เหมือนกับแผงอะแดปเตอร์ ทำให้การติดตั้งดูสะอาดตาและเป็นมืออาชีพ ซึ่งง่ายต่อการบำรุงรักษาและปรับขนาด

4. การจัดการรายการเคเบิลแบบมืออาชีพ

ที่จุดกระจายกลาง สายเคเบิลป้อนขนาดเส้นผ่านศูนย์กลางใหญ่-หลายเส้นจะเข้าสู่เฟรมจากเส้นทางภายนอกโรงงาน สายเคเบิลเหล่านี้มีส่วนประกอบที่มีความต้านทานแรงดึงสูง (เหล็กหรือเส้นด้ายอะรามิด) และต้องยึดอย่างเหมาะสมเพื่อป้องกันไม่ให้แรงดึงไปถึงเส้นใยที่บอบบางด้านใน

โดยทั่วไปแผงแพทช์จะมีรูเข้าสายเคเบิลขนาดเล็กที่มีการผ่อนปรนน้อยที่สุด-เพียงพอสำหรับสายจัมเปอร์ในอาคาร แต่ไม่ใช่สำหรับสายป้อนภายนอกโรงงาน

ODF ได้รับการออกแบบทางวิศวกรรมด้วยระบบป้อนสายเคเบิลที่แข็งแกร่ง แคลมป์สำหรับงานหนัก- วงแหวนซีล และจุดยึดเสริมความแข็งแรงโดยเฉพาะ ช่วยให้มั่นใจได้ว่าสายเคเบิลที่เข้ามาทุกเส้นได้รับการยึดอย่างเหมาะสม ปิดผนึกจากฝุ่นและความชื้น และป้องกันจากแรงดึง

5. ความจุที่ปรับขนาดได้

แผงแพทช์มีความหนาแน่นของพอร์ตคงที่: 24 พอร์ตใน 1U, 48 พอร์ตใน 2U หากคุณต้องการความจุเพิ่มขึ้น คุณจะต้องเพิ่มแผงอีกแผง-และอีกแผงหนึ่ง และอีก-โดยสร้างสแต็กหน่วยแยกกันโดยมีรายการเคเบิลแยกกันและการจัดการแยกกัน

ODF ได้รับการออกแบบมาเพื่อปรับขนาด ถาดโมดูลาร์ แผงอะแดปเตอร์ที่เปลี่ยนได้ และเฟรมที่ขยายได้ช่วยให้ความจุเพิ่มขึ้นจาก 24 ไฟเบอร์เป็น 144, 288 หรือมากกว่านั้น-ทั้งหมดภายในระบบที่เป็นหนึ่งเดียว เมื่อความต้องการความจุเพิ่มขึ้น คุณต้องเพิ่มโมดูล ไม่ใช่เฟรมใหม่ทั้งหมด



เหตุใดความแตกต่างจึงมีความสำคัญในทางปฏิบัติ

การเลือกแผงแพทช์เมื่อคุณต้องการ ODF จริงๆ นำไปสู่ปัญหาการปฏิบัติงานมากมาย:

• รอยต่อไม่ได้รับการป้องกัน-ทำให้สัมผัสกับฝุ่น ความชื้น และการรบกวนโดยไม่ได้ตั้งใจ

• เส้นใยที่หย่อนคล้อยขดอย่างไม่ตั้งใจ-ทำให้เกิดการโค้งงอขนาดเล็ก- ที่ทำให้คุณภาพของสัญญาณลดลง

• ตัวแยกที่ติดตั้งด้วยเทปหรือสายรัดซิป-ถือเป็นฝันร้ายในการบำรุงรักษาที่รออยู่

• ปิดผนึกจุดเข้าเคเบิล-เพื่อให้ฝุ่น ความชื้น และแม้แต่สัตว์รบกวนเข้าไปได้

• การขยายขีดความสามารถต้องใช้เฟรมใหม่ทั้งหมด-ซึ่งสร้างการปะติดปะต่อของอุปกรณ์ที่ไม่ตรงกัน

ทางลัดเหล่านี้ไม่ได้ประหยัดเงิน พวกเขาเปลี่ยนต้นทุนจากการจัดซื้อล่วงหน้าไปเป็นการดำเนินงานระยะยาว-: ความล้มเหลวบ่อยขึ้น ชั่วโมงการแก้ไขปัญหานานขึ้น ความเสี่ยงที่บริการหยุดชะงักสูงขึ้น และการเปลี่ยนโครงสร้างพื้นฐานในที่สุดซึ่งไม่เคยได้รับการออกแบบมาเพื่อบทบาทที่แท้จริง



กฎข้อปฏิบัติของหัวแม่มือ

ใช้แผงแพทช์เมื่อคุณยุติสายเคเบิลภายในชั้นวางหรือตู้เดียว โดยที่การต่อประกบ การจัดเก็บที่หย่อน และการแยกส่วนทั้งหมดได้รับการจัดการที่อื่น-โดยทั่วไปใน ODF หรือกล่องประกบที่แยกต่างหาก

ใช้ ODF เมื่อคุณจัดการจุดกระจายส่วนกลางสำหรับส่วนเครือข่าย-ซึ่งมีสายป้อนเข้ามาจากภายนอก มีการต่อรอย มีการติดตั้งตัวแยก และไฟเบอร์ได้รับการจัดระเบียบเพื่อ-บริการระยะยาวไปยังตำแหน่งดาวน์สตรีมหลายแห่ง

ในระยะสั้น:แผงแพทช์เป็นส่วนประกอบที่ออกแบบมาเพื่อบทบาทเฉพาะและจำกัด ODF คือระบบที่ออกแบบมาเพื่อทำหน้าที่เป็นหัวใจของเครือข่ายการกระจายไฟเบอร์ของคุณ
