กล่องกระจายสายไฟเบอร์

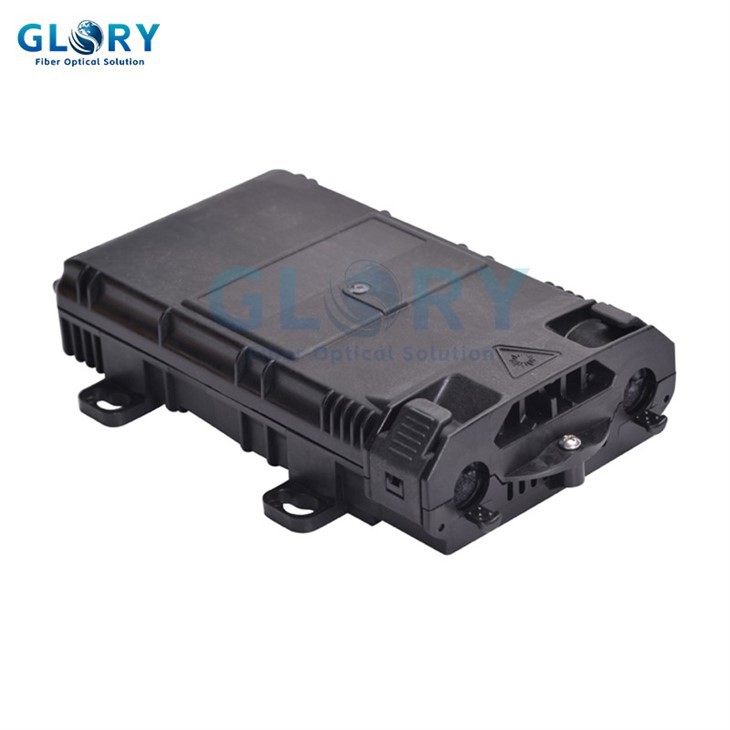

กล่องกระจายสายเคเบิลไฟเบอร์กลางแจ้ง 8 คอร์



กล่องการกระจายสายเคเบิลไฟเบอร์ออปติคอลเป็นอุปกรณ์การเดินสายคีย์ในระบบ FTTH ที่ออกแบบมาสำหรับการกระจายผู้ใช้ . มันให้การป้องกันและการจัดการสำหรับสายไฟเบอร์การสิ้นสุดการยกเลิกการแตกแขนงและฟังก์ชั่นการเชื่อมต่อข้าม .}}}}



ส่วนใหญ่ใช้เป็นจุดเชื่อมต่อผู้ใช้ในเครือข่าย FTTH-ODN มันมาในประเภทในร่มและกลางแจ้งตามสถานการณ์การติดตั้ง . ตามหน้าที่มันสามารถแบ่งออกเป็นประเภทการแจกแจงและตัวแยกออพติคอล เครือข่าย . เปิดใช้งานการประกบกันไฟเบอร์การแยกและการกระจายในขณะที่มั่นใจว่าการป้องกันที่แข็งแกร่งและการจัดการเครือข่ายที่มีประสิทธิภาพ .



ข้อมูลจำเพาะ:



แบบอย่าง	GL-FTTH-H08 กล่องสายเคเบิลไฟเบอร์
ความจุ	8 คอร์	เกรด IP	IP67
วัสดุ	PP หรือ PE	ขนาด	220*153*52 (มม.)
การทดสอบผลกระทบ	IK10	น้ำหนัก	600 กรัม/แต่ละ
ทางเข้า/ออก	2 พอร์ต/8 พอร์ต	ความจุถาด	8 คอร์ (เดี่ยว) 1 ชิ้น
เส้นผ่านศูนย์กลางสายเคเบิล	5 มม. ~ 16 มม.	สายเคเบิล	2 มม. ~ 6mm
อุณหภูมิการทำงาน	-40 องศา -+65 องศา	ความชื้นสัมพัทธ์	น้อยกว่าหรือเท่ากับ 95% (+30 องศา)



คุณสมบัติ:



•ทำจากวัสดุพลาสติกเกรดวิศวกรรมคุณภาพสูง (PP) ด้วยความแข็งแรงเชิงกลที่ดีรูปลักษณ์ที่หรูหราและความทนทานและความทนทาน .

•เหมาะสำหรับการใช้งานในร่มหรือกลางแจ้งพร้อมตัวเลือกการติดตั้งติดผนังหรือเสา .

•ถาดประกบแบบสแต็คในตัวนั้นง่ายต่อการเปิด ถาดประกบสามารถลบได้ทำให้การติดตั้งและการบำรุงรักษาง่าย .

•การกำหนดเส้นทางไฟเบอร์ได้รับการออกแบบให้สมเหตุสมผล .

•คุณสมบัติที่ยึดสำหรับสายเคเบิลป้อนและสายเคเบิลดร็อปพร้อมเส้นใยประกบการตรึงการจัดเก็บและการกระจายทั้งหมดในหนึ่ง .



กล่องกระจายสายเคเบิลไฟเบอร์มิติ:



แบบอย่าง	ขนาด axbxc (มม.)	ความจุสูงสุด	ขนาดการติดตั้ง Derrick FXH	ป้อนเส้นผ่านศูนย์กลางสายเคเบิลสูงสุด (มม.)
GL-FTTH-H08	220x153x52	8 คอร์ (SC/APC)	136x104	16



ไดอะแกรมการกำหนดเส้นทางไฟเบอร์:



การติดตั้ง:



•การติดตั้งติดผนัง

เจาะ 4 รูเข้าไปในผนังตามขนาดในตารางที่ 1 วางสลักเกลียวขยายφ7 . 5*40 วางกล่องกระจายสายเคเบิลไฟเบอร์เพื่อให้เข้ากับรูและใช้สลักเกลียวเพื่อยึด



•การติดตั้งที่ติดตั้งบนเสา

แก้ไขชุดแหวนขั้ว 1 ไปยังขั้วเทเลคอมดังด้านล่าง .

ข้อมูลการบรรจุสำหรับกล่องกระจายสายไฟเบอร์:



•การบรรจุ: กล่อง

•อุณหภูมิการจัดเก็บ: -20 องศา ~ +65 องศา

•ความชื้นในการจัดเก็บ: น้อยกว่าหรือเท่ากับ 95% (30 องศา) ไม่มีก๊าซกัดกร่อนรอบ ๆ

•การขนส่ง: รถยนต์รถไฟเรือและเครื่องบิน

•การขนส่งเพื่อหลีกเลี่ยงการชนน้ำตกฝนและหิมะเทโจมตีโดยตรงและแสงในเวลากลางวัน .
